CN200x90x8x13.5mmx6m.
IMG_3075 copy200x90x13.5IMG_200x150copyIMG_3076

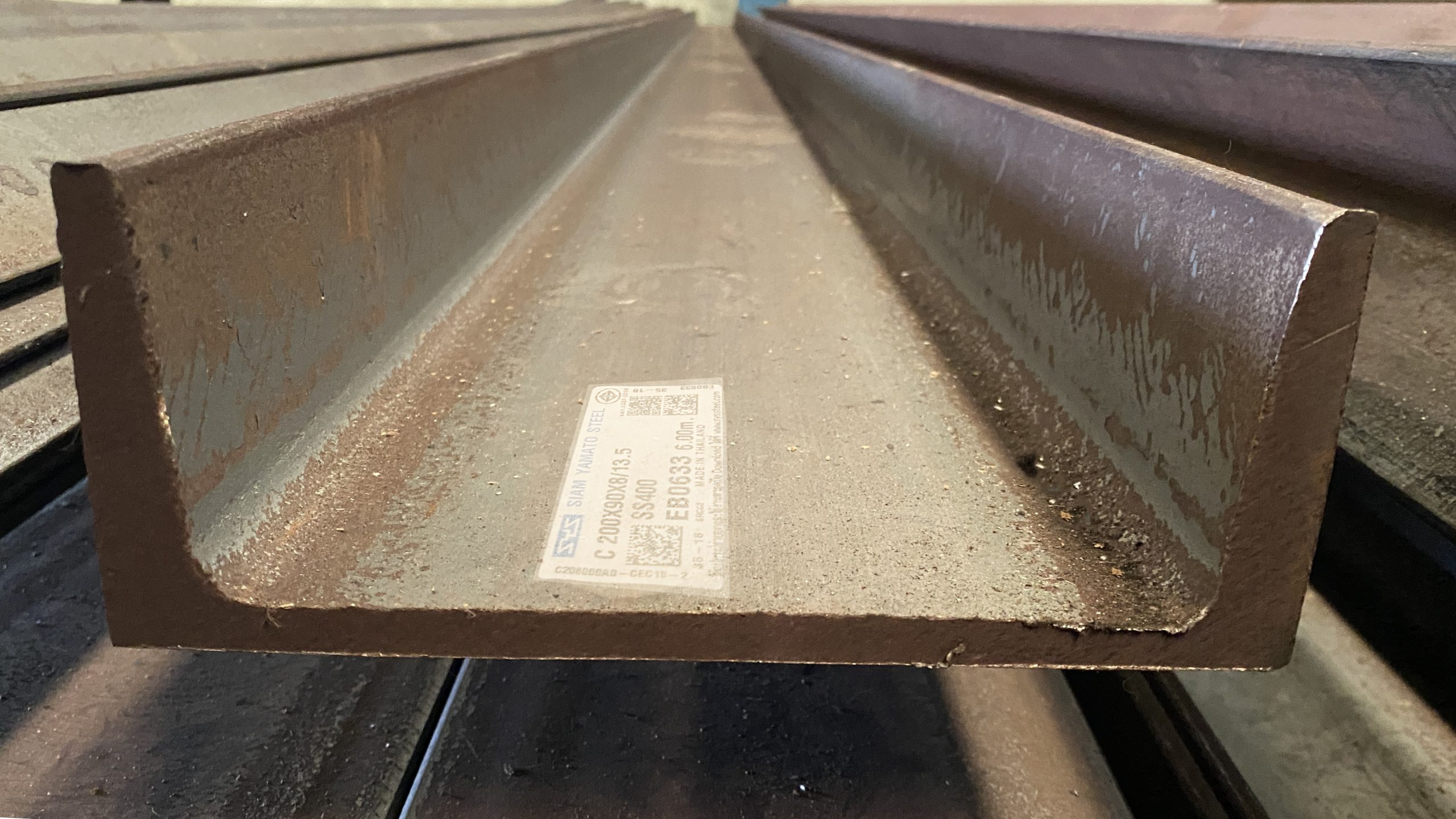

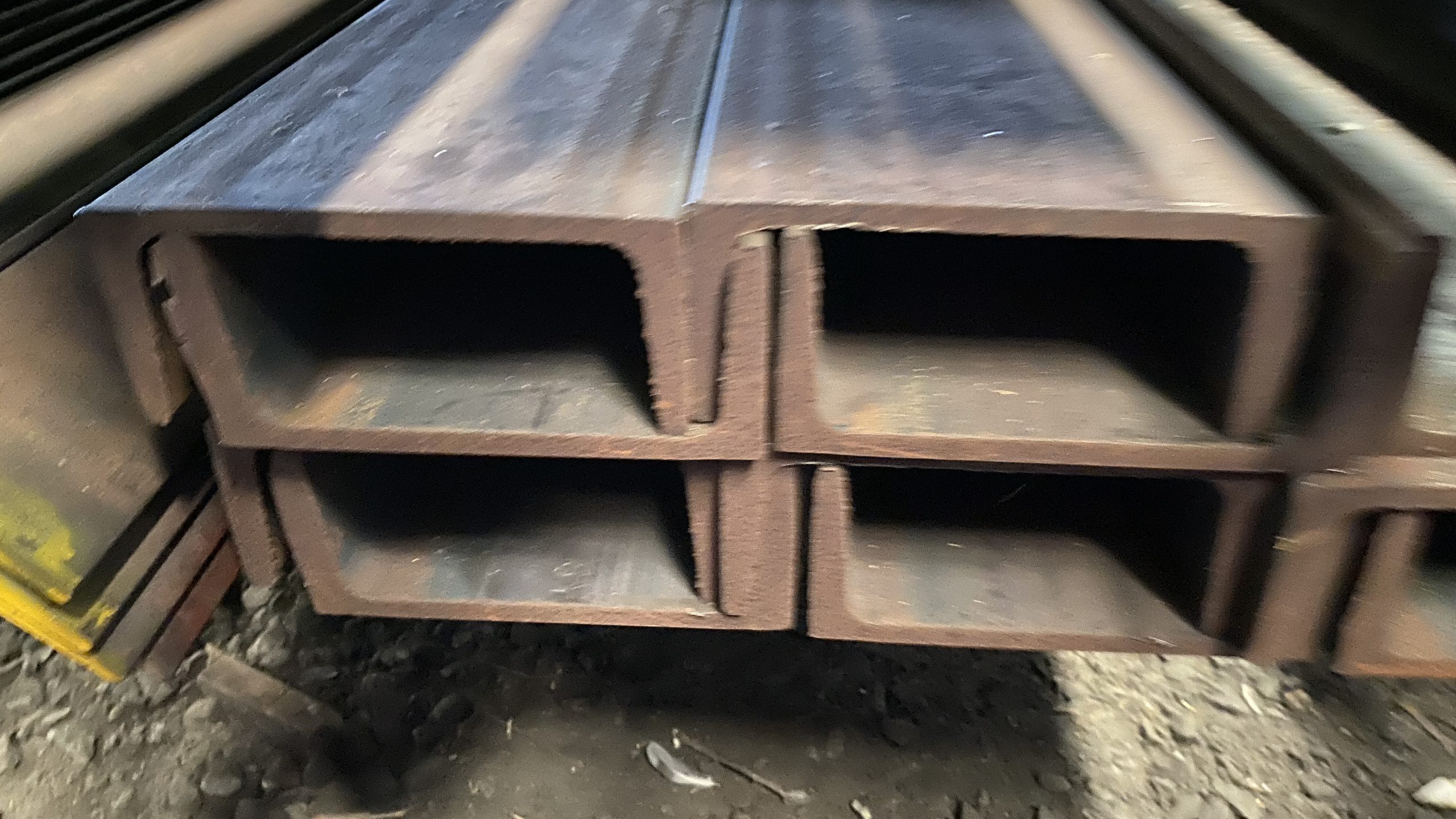

เหล็กรางน้ำ 200x90x8x13.5mmx6m. 181.80กก.

6,700.00฿

 เหล็กรางน้ำ / C-Channel
มาตรฐาน   :   มอก. JIS เลขที่ มอก. 1227-2558
LogoSYSผู้ผลิต  : Siam Yamato Steel
ชั้นคุณภาพ SS400

Product Description

เหล็กรางน้ำ / C-Channel

        เหล็กก่อสร้างรูปพรรณรีดร้อน  มีขนาดขาหรือปีกทั้งสองข้างยาวเท่ากัน  ลักษณะของ เหล็กรางน้ำ   ลักษณะเป็นรูปตัว U ขาสองข้างความหนาจะเท่ากัน  เกรดเหล็กมีหลายขนาดให้เลือกตามลักษณะการใช้งาน ขนาดความหนาของเหล็กรางน้ำเรียกกันโดยทั่วไปเป็น  “นิ้ว”  ตั้งแต่ขนาด 2 นิ้วขึ้นไปจนถึงขนาด 12 นิ้ว ความยาว 6เมตร.  เหล็กรางน้ำ 200x90x8x13.5mmx6m. น้ำหนักต่อเส้น 181.80กก.

เหล็กรางน้ำ (Channels)

      เหล็กรางน้ำเป็นเหล็กรูปพรรณขึ้นรูปรีดร้อน  โรงงานผลิตสินค้าตามมาตรฐานอุตสาหกรรมเลขที่ มอก. 1227-2558 ชั้นคุณภาพ SS400-540 และ SM400  มอก C Channel TIS/JIS STANDARDS – TIS 1227:1996 / JISG 3192:1990( Grade SM400 , SM490 , SM520 , SS400 , SS490 or SS540 )

เหล็กรางน้ำ (Channels) เหมาะสำหรับงาน

  • ป้ายโฆษณาขนาดใหญ่
  • เสาสื่อสารโทรคมนาคม
  • เสาสายส่งไฟฟ้าแรงสูง
  • โครงหลังคาโรงงาน
  • โครงหลังคาบ้าน
  • งานโครงสร้างทั่วไป

*การก่อสร้างสิ่งปลูกสร้างหรืออาคารแต่ละประเภทนั้น มีเงื่อนไขการเลือกใช้เหล็กที่แตกต่างกันไปขึ้นอยู่กับหลายปัจจัย ทั้งนี้ควรให้วิศวกรผู้เชี่ยวชาญเป็นออกแบบผู้กำหนดสเปคของเหล็ก

เหล็กรางน้ำ (C-Channel)
เหล็กรางน้ำ หรือในภาษาอังกฤษที่เราเรียนกว่า C-Channel เหล็กรางน้ำเป็น เหล็กรูปพรรณรีดร้อน มีความยาว 6 เมตร ใช้ในงานโครงสร้างเหล็กที่ต้องการกำลังรับน้ำหนักสูง บันได งานแปรต่างๆ

านโครงสร้างบ้าน หลังคาโรงงานต่างๆ มีลักษณะเป็นรูปตัว Uความหนาขาสองข้างเท่ากัน มีมาตรฐาน มอก. หรือเทียบเท่ามาตรฐาน JIS SS400

ตารางน้ำหนักเหล็กรางน้ำ

ขนาด (มม.) ความหนา (มม.) น้ำหนัก (กก.) จำนวนเส้น / มัด
50 x 25 5 22.5 240
75 x 40 5 40 24
100 x 50 5 54.5 36
125 x 65 8 78.5 24
150 x 75 6.5 110 18



ประโยชน์ของการใช้เหล็กรางน้ำ (Channels)

มีความสะดวกรวดเร็วในการติดตั้ง ประหยัดแรงงานก่อสร้าง     น้ำหนักเบาเมื่อเทียบกับขนาดโครงสร้างโดยรวม
เมื่อน้ำหนักโครงสร้างเบาก็จะทำให้น้ำหนักของฐานราก รวมถึงค่าใช้จ่ายในส่วนนี้ลดลงไปด้วย  เหล็กนั้นเป็นวัสดุที่นำกลับมา

ใช้ใหม่ได้ ลดการใช้ทรัพยากรธรรมชาติอย่างสิ้นเปลือง  เหล็กรูปตัวยู (U) ต่างกับเหล็กรูปตัว (C) อย่างไร และมีวิธีการสังเกตอย่าง

ดูเผินๆอาจจะแยกเหล็กสองชนิดนี้ได้ไม่ชัดนักเนื่องจากรูปร่างที่ต่างเพียงเล็กน้อยซึ่งจะต้องดูที่ section ดีๆว่าเป็นเหล็กรูปตัวยู (U) หรือเหล็กตัวซี (C) อีกจุดที่จะทำให้สามารถแยกแยะได้คือ ความหนา

ด้วยการผลิตที่แตกต่างกันคือเหล็กรูปตัวยู (U) ผลิตด้วยการรีดร้อนจึงมีความหนามากกว่า เหล็กตัวซี (C) ที่ผลิตโดยการพับและม้วนแผ่นเหล็ก

ด้วยความหนาและกระบวนการผลิตที่แตกต่างกันส่งผลให้มีการรับน้ำหนักที่ไม่เท่ากัน เหล็กรูปตัวยู (U) จึงเหมาะกับงานโครงสร้างที่ต้องรับน้ำหนักมาก ส่วนเหล็กตัวซี (C) ใช้กับโครงสร้างเบาทั่วๆไป



เหล็กรางน้ำกับการใช้ประโยชน์ในงานก่อสร้าง

ลักษณะหน้าตัดของเหล็กรางน้ำ หรือ Channel นั้นจะเป็นรูปตัวยู (U) ซึ่งจะมีส่วนเอว (Web) อยู่ชิดริมข้างหนึ่งระหว่างปีก (Flange) บนและล่าง ไม่ได้อยู่ตรงกึ่งกลางเหมือน H Beam ซึ่งในงานก่อสร้างเราสามารถนำเหล็กรางน้ำไปใช้ประโยชน์ได้หลากหลายรูปแบบและยังเหมาะสำหรับการช่วยเสริมให้อาคารดูสวยงามลงตัวขึ้นอีกด้วย

        เหล็กรางน้ำมักจะถูกนำมาใช้เป็นแม่บันไดเพื่อโชว์ผิวเหล็กและให้เห็นความสวยงามของเส้นสายที่ต่อเนื่องไปจนถึงโครงสร้างพื้น ซึ่งเหมาะสำหรับงานที่ออกแบบให้แม่บันไดอยู่ด้านข้างเพื่อหันด้านที่เรียบเข้าสู่ตัวบันไดและหันปีกออกด้านนอก

เพราะหากเลือกใช้หน้าตัดอื่น เช่น H-beam ปีกด้านในจะทำให้เสียพื้นที่ทางเดินไป และยังทำให้ตัวบันไดและพื้นชานพักดูเรียบเสมอกับหลังแม่บันไดอีกด้วย

“คาน” ตัวริมนอกของอาคาร

ในงานโครงสร้างเหล็ก เหล็กรางน้ำยังเหมาะสำหรับการใช้เป็นคานตัวริมนอกของอาคารโดยที่ไม่จำเป็นต้องใช้เป็นเหล็ก H-beam เพราะคานตัวริมมีหน้าที่รับน้ำหนักจากพื้นเพียงแค่ฝั่งเดียว

การใช้เหล็กรางน้ำจึงช่วยลดต้นทุนและน้ำหนักของโครงสร้างได้  โดยที่ยังแสดงเส้นขอบของตัวอาคารด้วยเส้นสายที่โมเดิร์นได้เช่นเดียวกับหน้าตัดแบบ H-beam อีกด้วย

“แปหลังคา” ในงานโครงสร้างขนาดใหญ่

           เนื่องจากหน้าตัดของเหล็กรางน้ำมีความยาวของด้านลึกมากกว่าด้านกว้างเสมอและมีส่วนเอว( Web ) อยู่ชิดริมข้างหนึ่งระหว่างปีก ( Flange )

บนและล่าง ในแง่ของโครงสร้างทางวิศวกรรมเหล็กรางน้ำจึงเหมาะสำหรับการใช้เป็นโครงสร้างเพื่อรับแรงดัดที่มีแรงมากระทำไม่มาก เช่น โครงหลังคาโกดัง โรงงานในงานอุตสาหกรรม เหล็กรางน้ำจึงถูกนำมาใช้เป็นแปของหลังคาเพื่อความแข็งแรงในงานโครงสร้างขนาดใหญ่

โครง “façade” ตกแต่งอาคาร

                นอกจากการนำมาใช้เพื่อเป็นโครงสร้างเสริมในรูปแบบต่าง ๆ ดังที่กล่าวมาข้างต้น เหล็กรางน้ำยังเหมาะที่จะนำมาใช้เป็นส่วนประกอบเล็ก ๆ ในการตกแต่งอาคาร

อย่างการนำมาใช้เป็นโครงของ façade เพื่อใช้ตกแต่งรูปด้านให้อาคารดูมีรายละเอียดที่สวยงามลงตัวด้วยเส้นสายที่ดูเรียบอย่างทันสมัยของเหล็ก และมีความคงทนแข็งแรงต่อการรับน้ำหนักวัสดุกรุผิวต่าง ๆ ในงานออกแบบอีกด้วย


เงื่อนไข :

1. ราคาดังกล่าวอาจมีการเปลี่ยนแปลงเนื่องจากต้องทำการเช็คราคาและสต๊อกก่อนสั่งซื้อ

2. ราคาที่เสนอเป็นราคาพิเศษ ขอสงวนสิทธิ์ในการไม่รับเปลี่ยนหรือคืนสินค้า

3. ราคาดังกล่าวยังไม่รวมค่าขนส่ง กรณีรับสินค้าเอง –> รับที่คลังสินค้า อำเภอ บางปะกง จังหวัด ฉะเชิงเทรา *

Additional Information

size

50 x 25 x 4.0 mm x 6m., 75 x 40 x 5 x 7.0 mm x 6m., 100 x 50 x 5 x 7.5 mm. x 6m., 125 x 65 x 6 x 8 mm. x 6m., 150 x 75 x 6.5 x 10 x 6m., 150 x 75 x 9 x12.5 x 6m., 180 x 75 x 7 x 10.5 x 6m., 200 x 80 x 7.5 x 11 x 6m., 200 x 90 x 8 x 13.5 x 6m., 250 x 90 x 9 x 13 x 6m., 250 x 90 x 11 x 14.5 x 6m., 300 x 90 x 9 x 13 x 6 m., 300 x 90 x 10 x 15.5 x 6m., 380 x 100 x 10.5 x 16 mm x 6 m.
